Nasz klient posiada refraktometr wyskalowany w „brixach” w skali 1 do 10. Chciał zmierzyć gęstość chłodziwa (stężenie) które kupuje od nas /Cimtech M21-02/. Jaki wynik powinien być brany pod uwagę żeby chłodziwo było zdatne do użycia?
Co to jest refraktometr?

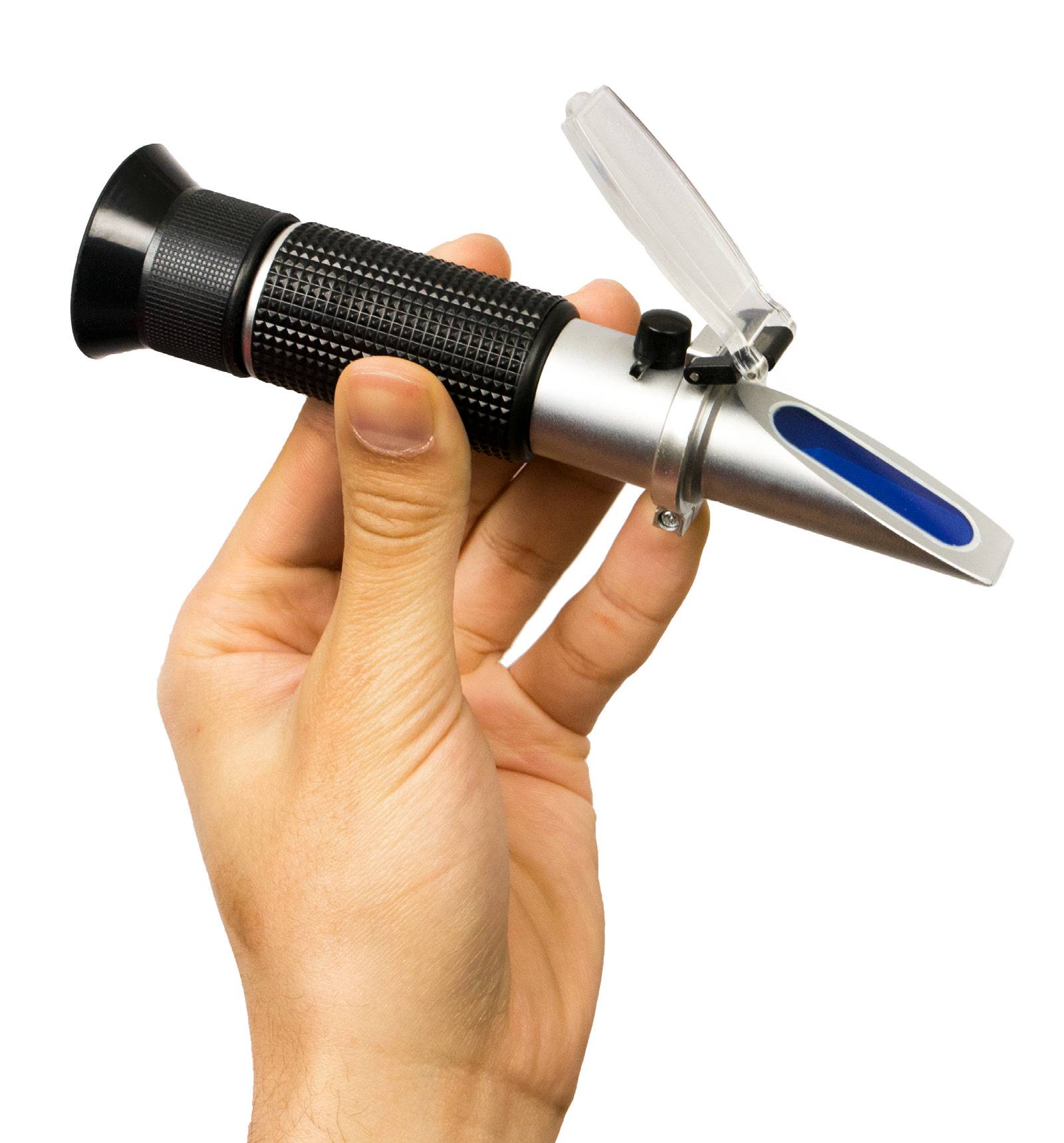

Refraktometr jest sprawdzonym i dokładnym narzędziem optycznym do pomiarów stężeń mieszanin chłodziw. Pomiar jest prosty i zajmuje kilka sekund. Wystarczy nanieść kilka kropel chłodziwa na szybkę pryzmatu, skierować urządzenie na źródło światła i przemnożyć wskazanie refraktometru przez współczynnik podany dla każdego produktu w karcie informacyjnej.
Oprócz łatwego użycia, niewielkich kieszonkowych rozmiarów refraktometr posiada też inne zalety. Jest wytrzymały, nie wymaga konserwacji i jest niedrogi. Dodatkowo do analizy nie są potrzebne chemikalia, więc jest bezpieczny w stosowaniu w każdym zakładzie, gdzie używane są mieszaniny chłodziw. Odpowiednie urządzenie znajdziesz także w naszym sklepie – ZOBACZ

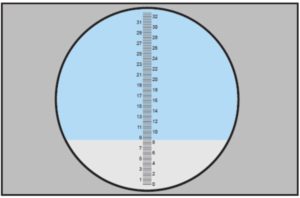

Pomiar jest bardzo łatwy – na skośny szklany pryzmat wystarczy nanieść kilka kropli płynu, zamknąć przezroczystą przykrywkę, żeby się lepiej rozlał po powierzchni pryzmatu, skierować pryzmat naprzeciwko światła i spojrzeć do okularu. Zobaczymy okrągły przeziernik z pionową skalą, przez którą będzie przebiegać niebiesko-biała granica.
„Brix” to odczyt w procentach. Wykonany pomiar w przypadku nowego produktu np. Cimtech M21-02 mnożymy razy 4.7 Informację o przeliczeniu zazwyczaj znajdziesz w karcie produktu. W przypadku mieszanin pracujących w układach przez dłuższy czas, gdzie pojawiły się „oleje obce” lub zanieczyszczenia, odczyt refraktometru traktujemy jako 1:1 – nie mnożymy.
Jak powinien przebiegać pomiar przy użyciu refraktometru?
![]() 1. Nanieś kilka kropel za pomocą plastikowej pipety dostarczonej z refraktometrem | ![]() 2. Skieruj refraktometr w stronę źródła zdecydowanego światła, ustaw pokrętłem okularu ostrość odczytu skali lub skalibruj odczyt zerowy na wodzie używanej do mieszania chłodziw |
![]() 3. Typowy obraz po przyłożeniu refraktometru do oka | ![]() 4. Po użyciu wymaga jedynie wytarcia suchą tkaniną lub chusteczką |
